一、什么是風管，常見風管有哪些類型

風管是由薄鋼板、鋁板、硬聚氯乙烯板、玻璃鋼以及其它復合材料等制成的，用于輸送空氣和空氣混合物的各種管道的總稱。

1、按照材質可分為：

金屬風管、非金屬風管。其中：

（1）金屬風管又可分為：

鋼板風管、鋁板風管、不銹鋼風管等；

（2）非金屬風管可以分為：

硬聚氯乙烯風管、有機玻璃風管、無機玻璃風管、玻璃鋼風管以及其它復合材料風管等；

2、按照風管外形可分為：

圓形風管、矩形風管；

3、按照通風空調系統工作壓力可分為：

高壓風管、中壓風管、低壓風管三個類別，具體劃分如表所示：

風管類別

二、常見風管有哪些規格

圓形風管規格

矩形風管規格

三、主要機具有哪些

1、機械設備：

剪板機、振動剪板機、電剪、手動折方機、三輥卷圓機、聯合沖剪機、法蘭卷圓機、廂式聯合單平咬口機、手剪、圓彎頭咬口機、壓筋合縫隙兩用機、插條成型機、電動拉鉚槍、電焊機、電動角向磨光機、臺鉆、砂輪切割機、手電鉆、沖孔機、空壓機及油漆噴槍等。

雙面鋁箔絕熱板風管還需下列工具：雌雄刀、圓孔鑿孔刀、月亮刀、電燙斗、手工開槽工具、裝訂搶等

2、測量檢驗工具：

游標卡尺、鋼直尺、鋼卷尺、游標萬能角度尺、內卡鉗、漏風量測試裝置等。

注：隨著科學技術的發展，施工機具的種類、型號越來越多，施工機具的配備應以工程性質、施工條件及設計圖紙要求合理配置。

3、進人施工現場的設備必須進行檢查驗收，定期維護保養。

四、風管制作作業條件有何要求

1、風管預制應有獨立的工作場地，場地應平整、清潔，加工平臺應找平。雙面鋁箔絕熱板風管等其它復合材料風管的場地應干燥，應有足夠的成品堆放場地；

2、作業地點應有安放施工機具和材料堆放場地，設施和電源應有可靠的安全防護裝置。作業場地道路應暢通。必須有能滿足消防要求的各種器械及設施；

3、加工設備布置在建筑物內時，應考慮建筑物樓板、梁的承載能力，必要時應采取相應措施；

4、大樣圖、系統圖經審查符合要求，并進行了技術及安全交底；

5、對于潔凈系統的風管制作應有干凈封閉庫房?jī)?chǔ)存成品或半成品；

6、加工場地應預留現場材料、成品以及半成品的運輸通道，加工場地的選擇不得阻礙消防通道。

五、風管制作材料有哪些要求

六、金屬風管加固有哪些規定

1、圓形風管（不包括螺旋風管）直徑大于等于8 mm，且其管段長度大于1250 mm或總表面積大于4 m2均應采取加固措施；

2、矩形風管邊長大于630 mm、保溫風管邊長大于800 mm，管段長度大于1250 mm或低壓風管單邊面積大于1.2 m2、中壓、高壓風管大于1.0 m2，均應采取加固措施；

3、非規則橢圓風管的加固，應參照矩形風管執行；

4、風管的加固可采用楞筋、立筋、角鋼（內、外加固）、扁鋼、加固筋和管內支撐等形式；

5、楞筋或楞線的加固，排列應規則，間隔應均勻，板面不應有明顯的變形；

6、角鋼、加固筋的加固，應排列整齊、均勻?qū)ΨQ，其高度應小于或等于風管的法蘭寬度。角鋼、加固筋與風管的鉚接應牢固、間隔要均勻。不應大220 mm，相交處應連接為一體；

7、管內支撐與風管的固定應牢固，各支撐點之間或風管的邊沿或法蘭的間距應均勻，不應大于950 mm；

8、中壓和高壓系統的風管管段，其長度大于1250 mm時，還應有加固框進行補強。高壓系統金屬風管的單咬口縫，還應有防止咬口縫脹裂的加固或補強措施。

七、如何確定風管板材厚度

鋼板風管板材厚度：mm

注：1、螺旋風管的鋼板厚度可以適當減小10%～15%；

        2、排煙系統風管鋼板厚度可按高壓系統；

        3、特殊除塵系統風管鋼板厚度應符合設計要求；

        4、不適用于地下人防與防火隔墻的預埋管。

高、中、低壓系統不銹鋼板風管板材厚度（mm ）

中、低壓系統鋁板風管板材厚度

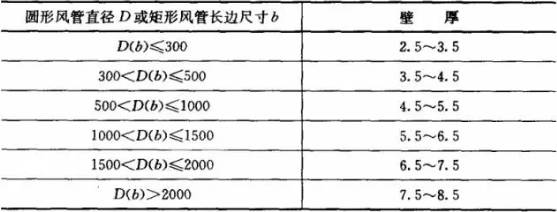

中、低壓系統硬聚氯乙烯圓形風管板材厚度

中、低壓系統硬聚氯乙烯矩形風管板材厚度

中、低壓系統有機玻璃鋼風管板材厚度

中、低壓系統無機玻璃鋼風管板材厚度

八、金屬風管連接有哪些規定，法蘭及螺栓如何選擇

1、金屬風管連接的規定：

（1）風管板材拼接的咬口縫應錯開，不得有十字形拼接縫；

（2）風管采用法蘭連接時，如所用法蘭材料規格、螺栓規格高于規范規定，將在一定程度上造成材料的浪費;如低于規范要求，則連接的嚴密性和強度都難以得到保證。所用材料規格應符合相關規定。

2、法蘭及螺栓的選擇：

（1）中、低壓系統風管法蘭的螺栓及鉚釘孔的孔距不得大于150 mm；高壓系統風管不得大于100 mm。

（2）矩形風管法蘭的四角部位應設有螺孔。

（3）當采用加固方法提高了風管法蘭部位的強度時，其法蘭材料規格相應的使用條件可以適當放寬。

（4）無法蘭連接的風管的薄鋼板法蘭高度，應參照金屬法蘭風管的規定執行。

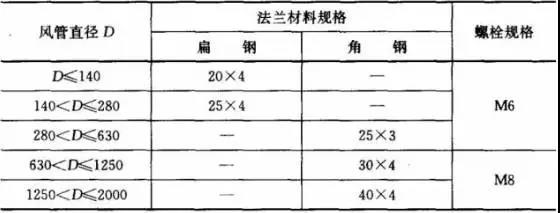

金屬圓形風管法蘭及螺栓規格

金屬矩形風管法蘭及螺栓規格

九、如何界定風管的咬接和焊接

金屬矩形風管法蘭及螺栓規格

九、如何界定風管的咬接和焊接

金屬風管連接咬接、焊接劃分界限

注：鍍鋅鋼板及有保護層的鋼板，當厚度大于1.2 mm時采用鉚釘連接

采用金屬薄板制作風管連接通常有咬接、焊接、鉚釘連接三種形式，采用何種方式連接，應根據風管材質及板厚按表所示標準確定。

十、金屬風管常見咬口連接形式的適用范圍有何規定，咬口寬度如何確定

1、金屬風管常見的咬口連接形式主要有：

單咬口、立咬口、聯合角咬口、轉角咬口及按扣式咬口等。其中：

（1）單咬口主要適用于板材的拼接和圓形風管的閉合咬口；

（2）立咬口主要適用于圓形彎管或直管的管節咬口；

（3）聯合角咬口主要適用于矩形風管、彎管、三通管及四通管的咬接；

（4）轉角咬口常用于矩形直管的咬縫，以及有凈化要求的空調系統，有時也用于彎管或三通管的轉角咬口接縫；

（5）按扣式咬口是矩形風管主要咬口形式，有時也用于彎管、三通管或四通管。

2、金屬風管咬口寬度和預留量根據板厚確定，應符合以下要求：

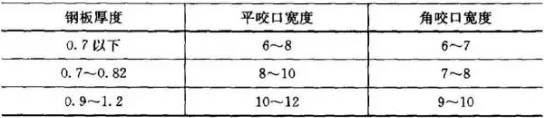

咬口寬度表

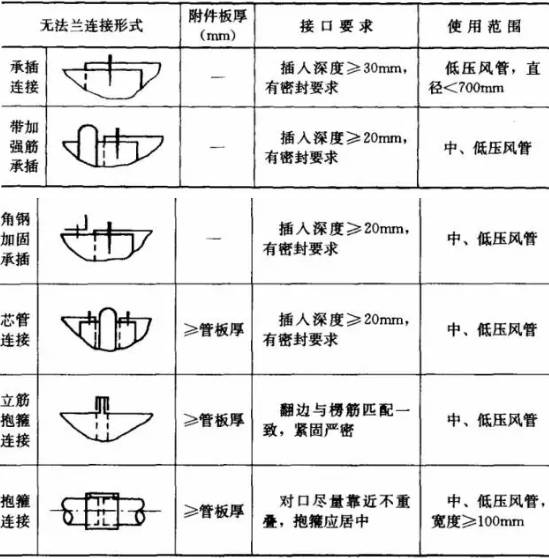

十一、金屬風管無法蘭連接形式有哪些，圓形風管無法蘭連接形式

矩形風管無法蘭連接方式
